Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: 4H-06
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 550-1650 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Όνομα προϊόντων: |
Υδραυλικό διαμπερές τσοκ |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.7KN |
Μέγιστη δύναμη στερέωσης: |
56,9KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5100 r.p.m |
Βάρος: |
14.5kg |
Max.Working πίεση: |
2,81 Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-646 |
Όνομα προϊόντων: |
Υδραυλικό διαμπερές τσοκ |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.7KN |
Μέγιστη δύναμη στερέωσης: |
56,9KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5100 r.p.m |
Βάρος: |
14.5kg |
Max.Working πίεση: |
2,81 Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-646 |
1. Περιγραφή

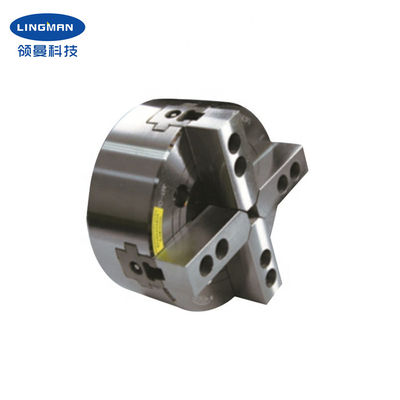

Το τσοκ έχει μια μεγάλη δομή μέσω-τρυπών, και τα τέσσερα νύχια είναι wedge-shaped, η οποία είναι ιδιαίτερα κατάλληλη για τα ειδικός-διαμορφωμένα αντικείμενα. Όλες οι επιφάνειες ολίσθησης, έδαφος ακρίβειας και λαδώνονται άμεσα. Επιπλέον, έχει την υψηλή ακαμψία και την υψηλή ακρίβεια στερέωσης.
Το τσοκ είναι εύρωστο και ανθεκτικό, και τρέχει ομαλά με υψηλή ταχύτητα. Υψηλή επανάληψη προσδιορισμού θέσης και μεγάλη δύναμη στερέωσης, κατάλληλες για την αυτοματοποιημένη παραγωγή. Μέσω της τρύπας το σχέδιο μπορεί να χρησιμοποιηθεί για τη μακροχρόνια κατεργασία κομματιών προς κατεργασία.
Collet μειώνει το βάρος του τόρνου και αυξάνει τη ζωή υπηρεσιών. Η σύνδεση του κοντού κυλίνδρου προσαρμόζεται στα εθνικά πρότυπα, και ο πελάτης δεν πρέπει να αλλάξει τη δομή του τόρνου, αλλά μόνο χρειάζεται μια φλάντζα του ίδιου μεγέθους ως τσοκ, το οποίο μπορεί να εγκατασταθεί εύκολα σε σύντομο χρονικό διάστημα.
Εκτός από 15 ίντσες, τα διάφορα μεγέθη των τσοκ όπως 4 ίντσες, 5 ίντσες, 6 ίντσες, 8 ίντσες, 12 ίντσες, και 18 ίντσες είναι επίσης διαθέσιμα. Τα τσοκ συνήθειας είναι επίσης διαθέσιμα σύμφωνα με τα σχέδια και τις απαιτήσεις σας.
2. Παράμετροι απόδοσης
|
Πρότυπος αριθμός |
4H-06A5 |
|
Κτύπημα σφηνών |
12mm |
|
Κτύπημα/διάμετρος νυχιών |
5.5mm |
|
Διάμετρος στερέωσης |
15168mm |
|
Μέγιστο τράβηγμα D.B |
21.6KN |
|
Μέγιστη δύναμη στερέωσης |
56.8KN |
|
Βάρος |
14.3KG |
|
Max.working πίεση |
2.8Mpa |
|
Μέγιστες επαναστάσεις αριθμού |
5000 r.p.m |
|
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-646 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Γ MAX | Γ Λ. | Χ | J |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| s. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM |
6. Γραμμή παραγωγής
