Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: 4H-06A5
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 550-1650 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Όνομα προϊόντων: |
Υδραυλικό τσοκ |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.6KN |
Μέγιστη δύναμη στερέωσης: |
56.8KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5000 r.p.m |
Βάρος: |
14.3kg |
Max.Working πίεση: |
2.8Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-646 |
Όνομα προϊόντων: |
Υδραυλικό τσοκ |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.6KN |
Μέγιστη δύναμη στερέωσης: |
56.8KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5000 r.p.m |
Βάρος: |
14.3kg |
Max.Working πίεση: |
2.8Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-646 |

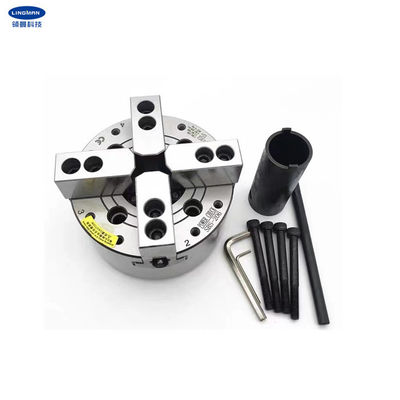

1. Περιγραφή
Το τσοκ μας είναι σε έναν μεγάλο μέσω της δομής τρυπών και έχει τέσσερα σαγόνια στη μορφή σφηνών που είναι ιδιαίτερα κατάλληλα για τα ειδικός-διαμορφωμένα αντικείμενα. Όλες οι επιφάνειες ολίσθησης υποβάλλονται σε επεξεργασία μέσω της επεξεργασίας, ακρίβεια που αλέθει και λαδώνονται άμεσα. Σε πρόσθετο, έχει την υψηλή ακαμψία και την υψηλή ακρίβεια στερέωσης.
Το τσοκ είναι στερεό και ανθεκτικό και μπορεί να λειτουργήσει ομαλά με υψηλή ταχύτητα. Έχει επίσης την υψηλή ακρίβεια για την επανάληψη προσδιορισμού θέσης και τη μεγάλη δύναμη σφιγκτηρών και κατάλληλος για την αυτόματη παραγωγή. Το κατευθείαν σχέδιο τρυπών μπορεί να χρησιμοποιηθεί για τη μακροχρόνια επεξεργασία κομματιών προς κατεργασία.
Το τσοκ μπορεί να μειώσει το βάρος του τόρνου και να αυξήσει τη ζωή υπηρεσιών. Η σύντομη σύνδεση κυλίνδρων επιβεβαιώνεται στο ΜΒ, και οι πελάτες δεν πρέπει να αλλάξουν τη δομή του τόρνου αλλά χρειάζονται μια φλάντζα που είναι το ίδιο μέγεθος του τσοκ, κατόπιν μπορούν να εγκατασταθούν εύκολα μέσα σε έναν λίγος χρόνο.
Εκτός από 15 ίντσα, τα διάφορα μεγέθη των τσοκ, όπως 4 ίντσα, 5 ίντσα, 6 ίντσα, 8 ίντσα, 12 ίντσα και 18 ίντσα παρέχονται. Τα προσαρμοσμένα τσοκ παρέχονται επίσης σύμφωνα με τα σχέδια και τις απαιτήσεις σας.
2. Παράμετροι απόδοσης
|
Πρότυπος αριθμός |
4H-06A5 |
|
Κτύπημα σφηνών |
12mm |
|
Κτύπημα/διάμετρος νυχιών |
5.5mm |
|
Διάμετρος στερέωσης |
15168mm |
|
Μέγιστο τράβηγμα D.B |
21.6KN |
|
Μέγιστη δύναμη στερέωσης |
56.8KN |
|
Βάρος |
14.3KG |
|
Max.working πίεση |
2.8Mpa |
|
Μέγιστες επαναστάσεις αριθμού |
5000 r.p.m |
|
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-646 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Γ MAX | Γ Λ. | Χ | J |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
| α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
| του s. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| Δ. παροχή του cOem & της υπηρεσίας ODM. |
