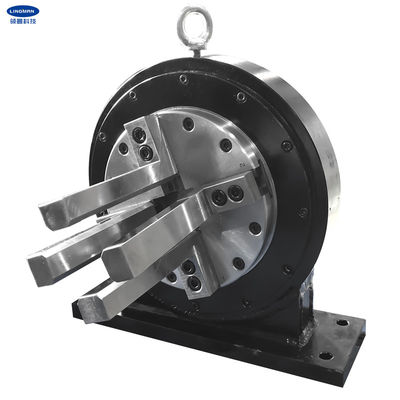

Κεντρικό στερεό 4 μόνο κεντραρίσματος τσοκ 500rpm τόρνου σαγονιών

Category:
Αυτόματο τσοκ τόρνου
Price:
USD 2500-3000/set
Payment Method:
T/T, L/C
Specifications
Όνομα προϊόντων:
Κύριο τσοκ
πρώτη ύλη:
ανοξείδωτο
Κτύπημα νυχιών:
25mm
Μέγιστη δύναμη στερέωσης:
4.8KN
Επιτρεπόμενη πίεση:
0.4-0.9MPa
Ταχύτητα ορίου:
500r/min
Σειρά στερέωσης:
15160mm
Κεντρικό ύψος:
150mm
Περιστροφική αδράνεια:
0.1kg.㎡
Βάρος περιστρεφόμενων μερών:
21KG
Ολόκληρο βάρος μονάδων:
44kg
Εφαρμογή:
Κοπή λέιζερ
Κυριώτερο σημείο:

μόνο κεντραρίσματος τσοκ τόρνου 4 σαγονιών

,

500rpm 4 μόνο κεντραρίσματος τσοκ τόρνου σαγονιών

,

ανεξάρτητο τσοκ τόρνου 4 σαγονιών

Εισαγωγή
Νέο τσοκ σίτισης τέσσερις-νυχιών σχεδίου κεντρικό στερεό για τον τόρνο τσοκ

1. Περιγραφή





Αυτό το προϊόν σχεδιάζεται ειδικά για τον κόπτη σωλήνων λέιζερ. Το ίδιο το προϊόν μπορεί να χρησιμοποιηθεί ως ανεξάρτητος άξονας με ένα τσοκ στη μέση που μπορεί σταθερά να στερεώσει το κομμάτι προς κατεργασία και να περιστραφεί συγχρόνως.

Ο περιστρεφόμενος κολπίσκος αέρα μπορεί να πραγματοποιηθεί μέσω ουρά-τοποθετημένο rotator έτσι ώστε η γρήγορη δράση στερέωσης και χαλάρωσης μπορεί να επιτευχθεί. Η πηγή αέρα εργασίας υιοθετεί την αρχή της συνεχούς παροχής αέρα.

Αφότου καθορίζεται η βάση προϊόντων, συνδέστε την αντιστοιχημένη μηχανή με το εργαλείο, και συνδέστε την πηγή συμπιεσμένου αέρα (0.4-0.9Mpa) για να πραγματοποιήσετε τη στερέωση και την οδήγηση του κομματιού προς κατεργασία για να περιστραφεί. Χρησιμοποιείται κυρίως για τη στερέωση κομματιών προς κατεργασία, την περιστροφή και την μπροστινή και πίσω σίτιση.



Λόγω του μακροχρόνιου μήκους των μερών που υποβάλλονται σε επεξεργασία από τον κόπτη, το τσοκ ουρών και το αντιστοιχημένο κύριο τσοκ εγκαθίστανται συνήθως ανά τα ζευγάρια στον εξοπλισμό.

Αυτό το προϊόν είναι μια αυτόματη σύγχρονη κεντραρίσματος δομή τέσσερις-νυχιών με το στερεό κέντρο. Είναι συστήνει να χρησιμοποιηθεί ενσωματωμένη στην σωλήνας-φύλλο μηχανή και μπορεί να κόψει το τετραγωνικό και κυκλικό σωλήνας-φύλλο.







2. Παράμετροι απόδοσης



  • Πρότυπος αριθμός
W160A-25
  • Κτύπημα νυχιών
25mm
  • Δύναμη στερέωσης Maximunm
4.8KN
  • Επιτρεπόμενη πίεση
0.4-0.9MPa
  • Ταχύτητα ορίου
500r/min
  • Σειρά στερέωσης
15160mm
  • Κεντρικό ύψος
150mm
  • Περιστροφική αδράνεια
0.1kg.m2
  • Βάρος περιστρεφόμενων μερών
21kg
  • Ολόκληρο βάρος μονάδων
44kg



3. Διαστάσεις


Κεντρικό στερεό 4 μόνο κεντραρίσματος τσοκ 500rpm τόρνου σαγονιών


Προδιαγραφές Α Β B1 Γ Δ Ε Φ Γ Χ Ι J Λ Μ Ν Ο Ρ S Τ
W160A-25 280 150 290 295 120 85 245 94 0 130 152 11 16 5 12 6-M8 13 265


4. Πλεονεκτήματα

α. πλήρες σχέδιο κτυπήματος
β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας
γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης
Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών

ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες
e.1 στερεό ή κοίλος

νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού



5. Γραμμή παραγωγής

Κεντρικό στερεό 4 μόνο κεντραρίσματος τσοκ 500rpm τόρνου σαγονιών

6. Η υπηρεσία μας



α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή.
β. επαγγελματική εργασία ομάδων σχεδίου με σας.
γ. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα.
Δ. παροχή του cOem & της υπηρεσίας ODM.
