Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: 3H-08
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 ΣΥΝΟΛΑ
Τιμή: USD 265-780 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Όνομα προϊόντων: |
Υδραυλικό τσοκ |
Κτύπημα σφηνών: |
16mm |
Κτύπημα/διάμετρος νυχιών: |
7.4mm |
Διάμετρος στερέωσης: |
13210mm |
Μέγιστο τράβηγμα D.B: |
34.3KN |
Μέγιστη δύναμη στερέωσης: |
85.8KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5000 r.p.m |
Βάρος: |
25kg |
Max.Working πίεση: |
2.8Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-852 |
Όνομα προϊόντων: |
Υδραυλικό τσοκ |
Κτύπημα σφηνών: |
16mm |
Κτύπημα/διάμετρος νυχιών: |
7.4mm |
Διάμετρος στερέωσης: |
13210mm |
Μέγιστο τράβηγμα D.B: |
34.3KN |
Μέγιστη δύναμη στερέωσης: |
85.8KN |
Μέγιστοι αριθμοί επαναστάσεων: |
5000 r.p.m |
Βάρος: |
25kg |
Max.Working πίεση: |
2.8Mpa |
Εφαρμόσιμος περιστροφικός κύλινδρος: |
Θόριο-852 |
1. Περιγραφή

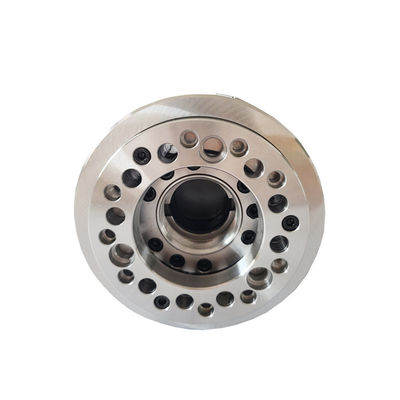

Αυτό το τσοκ είναι ένα κοίλο τσοκ δύναμης τρεις-σαγονιών. Έχει ένα σύνολο τριών μαλακών σαγονιών και σύνδεσης φλαντζών (σύνδεση τύπων Α). Υιοθετείται το υλικό χάλυβα κραμάτων προόδου, όλα με την επιφάνεια με τη σκλήρυνση της επεξεργασίας για να βελτιώσει την ακρίβεια και τη διάρκεια. Υποστηρίζει τις μεγάλες δυνάμεις στερέωσης με υψηλή ταχύτητα και είναι σε θέση να ταΐσει τα κομμάτια προς κατεργασία.
Το τσοκ είναι στερεό και ανθεκτικό και μπορεί να λειτουργήσει ομαλά με υψηλή ταχύτητα. Έχει επίσης την υψηλή ακρίβεια για την επανάληψη προσδιορισμού θέσης και τη μεγάλη δύναμη σφιγκτηρών και κατάλληλος για την αυτόματη παραγωγή. Το κατευθείαν σχέδιο τρυπών μπορεί να χρησιμοποιηθεί για τη μακροχρόνια επεξεργασία κομματιών προς κατεργασία.
Το τσοκ μπορεί να μειώσει το βάρος του τόρνου και να αυξήσει τη ζωή υπηρεσιών. Η σύντομη σύνδεση κυλίνδρων επιβεβαιώνεται στο ΜΒ, και οι πελάτες δεν πρέπει να αλλάξουν τη δομή του τόρνου αλλά χρειάζονται μια φλάντζα που είναι το ίδιο μέγεθος του τσοκ, κατόπιν μπορούν να εγκατασταθούν εύκολα μέσα σε έναν λίγος χρόνο.
2. Παράμετροι απόδοσης
|
Πρότυπος αριθμός |
3H-08 |
|
Κτύπημα σφηνών |
16mm |
|
Κτύπημα/διάμετρος νυχιών |
7.4mm |
|
Διάμετρος στερέωσης |
13210mm |
|
Μέγιστο τράβηγμα D.B |
34.3KN |
|
Μέγιστη δύναμη στερέωσης |
85.8KN |
|
Βάρος |
25KG |
|
Max.working πίεση |
2.8Mpa |
|
Μέγιστες επαναστάσεις αριθμού |
5000 r.p.m |
|
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-852 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Γ MAX | Γ Λ. | Χ | J |
| 3H-08A5 | 210 | 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 52 | 37.5 | 21.5 | 20.5 | 30 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
| α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
| του s. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| Δ. παροχή του cOem & της υπηρεσίας ODM. |
