Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 σύνολα
Τιμή: USD 265-780 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Αριθμό μοντέλου: |
3H-04/05/06/08/10/12/15/18 |
Όνομα προϊόντων: |

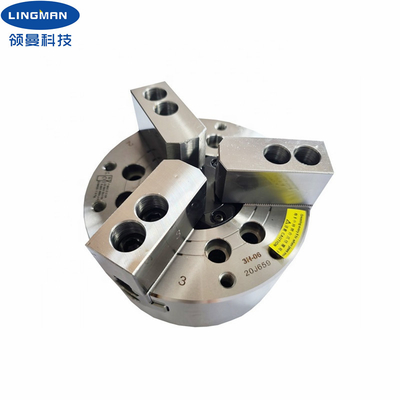

Κοίλο τσοκ υδραυλικής δύναμης |
Υλικό: |
Χάλυβας, ανοξείδωτο |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
7110mm |
Μέγιστο τράβηγμα D.B: |
13.7KN |
Μέγιστη δύναμη στερέωσης: |
28.4KN |
Max.Working πίεση: |
2.3Mpa |
Δύναμη: |
Υδραυλικός |
Εφαρμογή: |
CNC τέμνουσα μηχανή σωλήνων τόρνου |
Αριθμό μοντέλου: |
3H-04/05/06/08/10/12/15/18 |
Όνομα προϊόντων: |
Κοίλο τσοκ υδραυλικής δύναμης |
Υλικό: |
Χάλυβας, ανοξείδωτο |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
7110mm |
Μέγιστο τράβηγμα D.B: |
13.7KN |
Μέγιστη δύναμη στερέωσης: |
28.4KN |
Max.Working πίεση: |
2.3Mpa |
Δύναμη: |
Υδραυλικός |
Εφαρμογή: |
CNC τέμνουσα μηχανή σωλήνων τόρνου |
1. Περιγραφή
Η επιχείρησή μας είναι ένας επαγγελματικός προμηθευτής που εστιάζει σε όλα τα είδη πνευματικού τσοκ, ηλεκτρικού τσοκ και της άλλης Ε&Α τσοκ δύναμης, παραγωγή, πωλήσεις για περισσότερο από 10 έτη.
Αυτό το κοίλο τσοκ είναι ένα εθνικό δίπλωμα ευρεσιτεχνίας με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας. Αυτό το wedge-shaped τρεις-σαγόνι προϊόντων μέσω της διαμέτρου τρυπών είναι μεγάλο, ιδιαίτερα κατάλληλος για τη στερέωση των ειδικός-διαμορφωμένων αντικειμένων. Το κοίλο τσοκ τρεις-σαγονιών είναι ένα εξάρτημα εργαλειομηχανών που χρησιμοποιεί την ακτινωτή μετακίνηση των τριών κινητών νυχιών που όλα διανέμονται στο σώμα τσοκ για να στερεώσουν και να τοποθετήσουν το κομμάτι προς κατεργασία. Το κοίλο τσοκ τρεις-σαγονιών αποτελείται από το σώμα τσοκ, το κινητό σαγόνι και τον οδηγώντας μηχανισμό σαγονιών. Οι επιφάνειες ολίσθησης, έδαφος ακρίβειας και λαδώνονται άμεσα. Το πλεονέκτημα αυτού του προϊόντος βρίσκεται στην υψηλή άκαμπτη δομή και την υψηλή ακρίβεια στερέωσής του, οι οποίες μπορούν γρήγορα να εντοπίσουν το κέντρο και να κερδίσουν χρόνο.
Collets συνήθειας είναι διαθέσιμα εκτός από τα τυποποιημένα κοίλα τσοκ μεγέθους.
2. Παράμετροι απόδοσης
|
Όνομα προϊόντων |
Κοίλο τσοκ |
|
Πρότυπος αριθμός |
3H-05 |
|
Κτύπημα σφηνών |
10mm |
|
Κτύπημα/διάμετρος νυχιών |
5.4mm |
|
Διάμετρος στερέωσης |
12135mm |
|
Μέγιστο τράβηγμα D.B |
17.1KN |
|
Μέγιστη δύναμη στερέωσης |
35.8KN |
|
Βάρος |
6.7KG |
|
Max.working πίεση |
2.9Mpa |
|
Μέγιστες επαναστάσεις αριθμού |
7000 r.p.m |
|
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-536 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Μέγιστο Γ. | Γ λεπτό. | Χ | J |
| 3H-05 | 135 | 60 | 110 | 82.6 | / | / | 4 | / | 26 | 1 | -9 | 20 | 12 |
4. Πλεονεκτήματα
| a. Πλήρες σχέδιο κτυπήματος |
| b. Ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| c. Υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| d. Χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
e. Οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| s. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM. |
6. Γραμμή παραγωγής
