Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: W165J
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 2400-2600/set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 15-20 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Όνομα προϊόντων: |
Οπίσθιο τσοκ |
Κτύπημα νυχιών: |
33mm |
Μέγιστη δύναμη στερέωσης: |
4.3KN |
Επιτρεπόμενη πίεση: |
0.3-1MPa |
Ταχύτητα ορίου: |
500r/min |
Σειρά στερέωσης: |
10165mm |
Κεντρικό ύψος: |
175mm |
Περιστροφική αδράνεια: |
69kg |
Ολόκληρο βάρος μονάδων: |
95kg |
Όνομα προϊόντων: |
Οπίσθιο τσοκ |
Κτύπημα νυχιών: |
33mm |
Μέγιστη δύναμη στερέωσης: |
4.3KN |
Επιτρεπόμενη πίεση: |
0.3-1MPa |
Ταχύτητα ορίου: |
500r/min |
Σειρά στερέωσης: |
10165mm |
Κεντρικό ύψος: |
175mm |
Περιστροφική αδράνεια: |
69kg |
Ολόκληρο βάρος μονάδων: |
95kg |
1. Περιγραφή

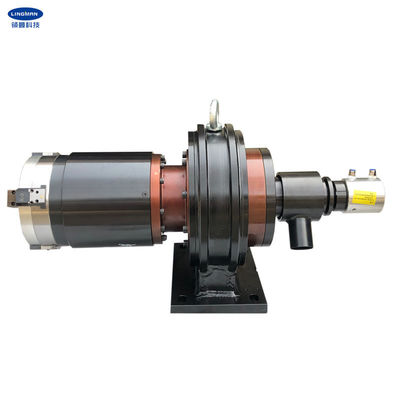

Το προϊόν σχεδιάζεται ειδικά για τον τέμνοντα εξοπλισμό σωλήνων λέιζερ. Το ίδιο το προϊόν μπορεί να χρησιμοποιηθεί ως ανεξάρτητος περιστρεφόμενος άξονας με ένα τσοκ που μπορεί σταθερά να στερεώσει το κομμάτι εργασίας περιστρεφόμενος. Ο περιστροφικός αεραγωγός εισαγωγής επιτυγχάνεται μέσω του gyrator που εξοπλίζεται στο τέλος για να επιτύχει τις ενέργειες γρήγορα στερέωσης και χαλάρωσης. Η πηγή αέρα παρέχει τον αέρα συνεχώς κατά τη διάρκεια της εργασίας.
Η δύναμη στερέωσης του προϊόντος είναι πολύ μεγάλη και σταθερή. Είναι επίσης κατάλληλο να ρυθμιστούν τα σαγόνια. Η αποδοτικότητα και η ακαμψία είναι υψηλότερες από τα μακριά σαγόνια στερέωσης, και η ακρίβεια μπορεί να διατηρηθεί για πολύ καιρό. Είναι αδύνατο να εμφανιστεί ότι η παραμόρφωση συνδυασμού των σαγονιών στερέωσης έχει επιπτώσεις στην περιστροφική ακρίβεια.
Κάτω από τη μέγιστη claming δύναμη, δεν θα προκαλέσει το φαινόμενο ότι το μακρύ κέρατο σαγονιών στερέωσης, thereforce το μήκος των σαγονιών στερέωσης σχεδιάζεται για να είναι κοντό. Επιπλέον, η δομή του τσοκ είναι πολύ απλή και ελαφριά σε βάρος.
2. Παράμετροι απόδοσης
|
W165J |
|
33mm |
|
4.3KN |
|
0.3-1.0MPa |
|
500r/min |
|
10165mm |
|
175mm |
|
0.3kg.m2 |
|
69kg |
|
95kg |
3. Διαστάσεις
Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Ι | J | Λ | Μ | Ν | Ο | Π | Q | Ρ | S | Τ |
W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. Πλεονεκτήματα
α. πλήρες σχέδιο κτυπήματος |
β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
γ. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
Δ. παροχή του cOem & της υπηρεσίας ODM. |
