Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: W400S-56
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 2600-3100/set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 15-20 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Όνομα προϊόντων: |
Κύριο τσοκ |
πρώτη ύλη: |
ανοξείδωτο |
Κτύπημα νυχιών: |
56mm |
Μέγιστη δύναμη στερέωσης: |
13.5KN |
Επιτρεπόμενη πίεση: |
0.4-0.9MPa |
Ταχύτητα ορίου: |
300r/min |
Σειρά στερέωσης: |
20400mm |
Κεντρικό ύψος: |
300mm |
Περιστροφική αδράνεια: |
5.6kg.㎡ |
Βάρος περιστρεφόμενων μερών: |
190KG |
Ολόκληρο βάρος μονάδων: |
270kg |
Όνομα προϊόντων: |
Κύριο τσοκ |
πρώτη ύλη: |
ανοξείδωτο |
Κτύπημα νυχιών: |
56mm |
Μέγιστη δύναμη στερέωσης: |
13.5KN |
Επιτρεπόμενη πίεση: |
0.4-0.9MPa |
Ταχύτητα ορίου: |
300r/min |
Σειρά στερέωσης: |
20400mm |
Κεντρικό ύψος: |
300mm |
Περιστροφική αδράνεια: |
5.6kg.㎡ |
Βάρος περιστρεφόμενων μερών: |
190KG |
Ολόκληρο βάρος μονάδων: |
270kg |
1. Περιγραφή

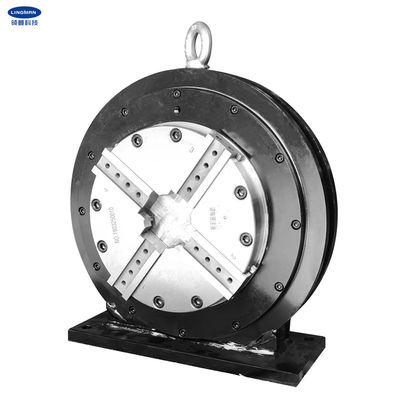

Τα τσοκ σίτισής μας σχεδιάζονται επίσης για την τέμνουσα μηχανή σωλήνων λέιζερ που είναι επίσης κατάλληλα για τα κύρια τσοκ μας. Το τσοκ είναι σε μια στερεά δομή και είναι αυτόματη δύο-κεντρική δομή διπλός-δύναμης. Μπορεί να χρησιμοποιηθεί για να στερεώσει τα κυκλικά, τετραγωνικά, ορθογώνια, ελλειπτικά και άλλα κεντρικά συμμετρικά μέρη άξονα.
Περίπου οι γρήγορες ενέργειες στερέωσης και χαλάρωσης, μπορούν να επιτευχθούν από το gyrator που είναι στο τέλος του περιστρεφόμενου αεραγωγού εισαγωγής προϊόντων. Και η πηγή αέρα παρέχεται συνεχώς κατά την εργασία. Κατά καθορισμό της βάσης τσοκ, την πρέπει μόνο να συνδέσει συνδέει την αντιστοιχημένη μηχανή με το εργαλείο και η πηγή συμπιεσμένου αέρα, το στερεώνοντας και οδηγώντας κομμάτι προς κατεργασία για να περιστραφούν μπορούν να επιτευχθούν.
Λόγω του μακροχρόνιου μήκους των μερών που υποβάλλονται σε επεξεργασία από την τέμνουσα μηχανή, το πίσω τσοκ και το αντιστοιχημένο κύριο τσοκ εγκαθίστανται συνήθως ανά τα ζευγάρια στον εξοπλισμό.
2. Παράμετροι απόδοσης
|
W400S-56 |
|
56mm |
|
13.5KN |
|
0.4-0.9MPa |
|
5300r/min |
|
20400mm |
|
300mm |
|
5.6kg.m2 |
|
190kg |
|
270kg |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Λ | Μ | Ν | Ο | Π | Q | Ρ | S | Τ |
| W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
| α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
| γ. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| Δ. παροχή του cOem & της υπηρεσίας ODM. |
