Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: G500D-230
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 4400-5000 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 10-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 500 ΣΥΝΟΛΑ ΤΟ ΜΗΝΑ
Όνομα προϊόντων: |
G500D-230 τσοκ λέιζερ |
Κτύπημα νυχιών: |
220mm |
Μέγιστη δύναμη στερέωσης: |
1.5KN |
Επιτρεπόμενη πίεση: |
0.3-0.9Mpa |
Ταχύτητα ορίου: |
150r/min |
Σειρά στερέωσης: |
8228mm |
Κεντρικό ύψος: |
315mm |
Περιστροφική αδράνεια: |
4.17kg.㎡ |
Όνομα προϊόντων: |
G500D-230 τσοκ λέιζερ |
Κτύπημα νυχιών: |
220mm |
Μέγιστη δύναμη στερέωσης: |
1.5KN |
Επιτρεπόμενη πίεση: |
0.3-0.9Mpa |
Ταχύτητα ορίου: |
150r/min |
Σειρά στερέωσης: |
8228mm |
Κεντρικό ύψος: |
315mm |
Περιστροφική αδράνεια: |
4.17kg.㎡ |
1. Περιγραφή
Η επιχείρησή μας είναι επαγγελματικός κατασκευαστής της παραγωγής των τσοκ για CNC τον τόρνο και την τέμνουσα μηχανή λέιζερ.
Τα διάφορα είδη τσοκ λέιζερ παρέχονται. Παρέχουμε τα τσοκ λέιζερ για πολλές γνωστές τέμνουσες μηχανές λέιζερ στο εσωτερικό και στο εξωτερικό. Τα προϊόντα μας χαιρετίζονται επίσης από πολλούς πελάτες.

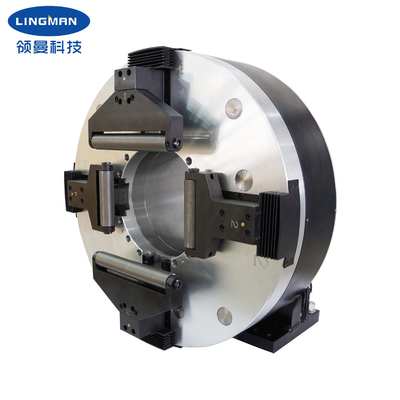

Αυτό το πρότυπο τσοκ λέιζερ σχεδιάζεται για τον τέμνοντα εξοπλισμό σωλήνων λέιζερ, κύριο τσοκ κτυπήματος τεσσάρων σαγονιών πλήρες. Το ίδιο το τσοκ μπορεί να χρησιμοποιηθεί ως ανεξάρτητος περιστρεφόμενος άξονας. Αφότου καθορίζεται η βάση προϊόντων, πρέπει μόνο να συνδέσει την ενισχυτικά μηχανή και το εργαλείο, και να συνδέσει έπειτα την πηγή συμπιεσμένου αέρα (0.3-0.9mpa) για να στερεώσει το κομμάτι προς κατεργασία και να οδηγήσει το κομμάτι προς κατεργασία για να περιστραφεί. Πλήρης λειτουργία κτυπήματος τσοκ, καμία ανάγκη να ρυθμιστεί η θέση των τεσσάρων σαγονιών. Το τσοκ υιοθετεί μια πλήρως εσωκλειόμενη δομή με τα διαγώνια ρουλεμάν κυλίνδρων. Έναντι των παρόμοιων προϊόντων στην αγορά, το τσοκ έχει την υψηλότερη ακρίβεια περιστροφής και την επαναληπτική ακρίβεια, καθώς επίσης και την υψηλότερη να πιάσει δύναμη.
Τα προϊόντα μπορούν να χρησιμοποιηθούν ευρέως στα τέμνοντα συστήματα σωλήνων όπως οι ειδικές τέμνουσες μηχανές σωλήνων λέιζερ.
2. Παράμετροι απόδοσης
|
Πρότυπος αριθμός |
G500D-230 |
| Κτύπημα νυχιών | 242mm |
| Μέγιστη δύναμη στερέωσης | 1.5KN |
| Πίεση Alloable | 0.3-0.9MPa |
| Ταχύτητα ορίου | 150/min |
| Σειρά στερέωσης | 8228mm |
| Κεντρικό ύψος | 315mm |
| Περιστροφική αδράνεια |
4.18kg.㎡ |
| Βάρος περιστρεφόμενων μερών | 124kg |
| Ολόκληρο βάρος μονάδων | 245kg |
Σημείωση: επάνω από τους αριθμούς είναι τυποποιημένες παράμετροι. Μπορούμε επίσης να σχεδιάσουμε τα προϊόντα σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
3. Διαστάσεις
| Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Ο | Ρ | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες e.1 στερεό ή κοίλος νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| c. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM. |
