Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: Πνευματικό περιστροφικό chuckG700D-270
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 4800-5200 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 10-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 500 σύνολα το μήνα
Όνομα προϊόντων: |
Πνευματικό περιστροφικό τσοκ |
Κτύπημα νυχιών: |
242mm |
Μέγιστη δύναμη στερέωσης: |
3.16KN |
Επιτρεπόμενη πίεση: |
0.2-0.9MPA |
Ταχύτητα ορίου: |
115r/min |
Σειρά στερέωσης: |
15270mm |
Κεντρικό ύψος: |
375mm |
Περιστροφική αδράνεια: |
10.92kg.㎡ |
Όνομα προϊόντων: |
Πνευματικό περιστροφικό τσοκ |
Κτύπημα νυχιών: |
242mm |
Μέγιστη δύναμη στερέωσης: |
3.16KN |
Επιτρεπόμενη πίεση: |
0.2-0.9MPA |
Ταχύτητα ορίου: |
115r/min |
Σειρά στερέωσης: |
15270mm |
Κεντρικό ύψος: |
375mm |
Περιστροφική αδράνεια: |
10.92kg.㎡ |
1. Περιγραφή

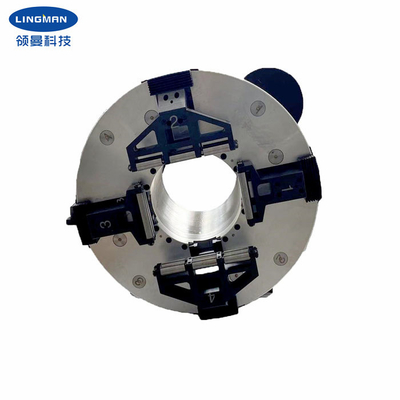

Το τσοκ είναι ένα κύριο τσοκ κτυπήματος τέσσερις-σαγονιών πλήρες που σχεδιάζεται ειδικά για τον τέμνοντα εξοπλισμό σωλήνων λέιζερ. Το ίδιο το τσοκ μπορεί να λειτουργήσει ως ανεξάρτητο περιστρεφόμενο άξονα. Αφότου καθορίζεται η βάση του προϊόντος, προσθέστε ακριβώς την ενισχυτική σύνδεση μηχανών και εργαλείων, και συνδέστε έπειτα την πηγή συμπιεσμένου αέρα (0.3-0.9mpa) για να στερεώσετε το κομμάτι προς κατεργασία και να οδηγήσετε το κομμάτι προς κατεργασία για να περιστραφεί. Πετάξτε την πλήρη λειτουργία κτυπήματος, καμία ανάγκη να ρυθμιστεί η θέση των τεσσάρων ΠΟΔΙΩΝ. Το τσοκ υιοθετεί την πλήρως εσωκλειόμενη δομή, που εξοπλίζεται με τα διαγώνια ρουλεμάν κυλίνδρων. Έναντι των παρόμοιων προϊόντων στην αγορά, το τσοκ έχει την υψηλότερη ακρίβεια περιστροφής και την επαναληπτική ακρίβεια, καθώς επίσης και την υψηλότερη δύναμη στερέωσης.
Η ανάπτυξη ολόκληρης της σειράς λέιζερ που κόβει το διπλό τσοκ αξόνων τέσσερις-σαγονιών δύναμης είναι η σύνθεση του προ-πνευματικού τσοκ της επιχείρησής μας και άλλων σχετικών πνευματικών προϊόντων, μετά από πολλές φορές για να βελτιώσει την ποιότητα της έρευνας και του σχεδίου. Έχει τα χαρακτηριστικά της απλής δομής, της κατάλληλης εγκατάστασης, της ισχυρής δυνατότητας εφαρμογής, της καθαρής και ανθεκτικής, αξιόπιστης στερέωσης και της ανθεκτικής ακρίβειας. Μπορεί να βελτιώσει την αποδοτικότητα λειτουργίας, να μειώσει το κόστος παραγωγής και να μειώσει την ένταση εργασίας των υπαλλήλων. Αυτό το προϊόν είναι κατάλληλο για την επαγγελματική τέμνουσα μηχανή σωλήνων, μηχανή πιάτων σωλήνων και άλλα πιάνοντας μέρη σωλήνων, κατάλληλα για όλα τα είδη στρογγυλού σωλήνα, τετραγωνικός σωλήνας, ορθογώνιος σωλήνας, ελλειπτική τέμνουσα επεξεργασία σωλήνων, λίγη τροποποίηση του νυχιού μπορούν να κοπούν όλα τα είδη μορφών του σωλήνα.
2. Παράμετροι απόδοσης
| Όνομα προϊόντων | Πνευματικό περιστροφικό τσοκ |
|
Πρότυπος αριθμός |
G700D-270 |
| Κτύπημα νυχιών | 240mm |
| Μέγιστη δύναμη στερέωσης | 3.15KN |
| Πίεση Alloable | 0.3-0.9MPa |
| Ταχύτητα ορίου | 120/min |
| Σειρά στερέωσης | 15265mm |
| Κεντρικό ύψος | 375mm |
| Περιστροφική αδράνεια |
10.9kg.㎡ |
| Βάρος περιστρεφόμενων μερών | 215kg |
| Ολόκληρο βάρος μονάδων | 307kg |
Σημείωση: επάνω από τους αριθμούς είναι τυποποιημένες παράμετροι. Μπορούμε επίσης να σχεδιάσουμε τα προϊόντα σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
3. Διαστάσεις
| Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Ο | Ρ | S |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες e.1 στερεό ή κοίλος νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| c. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM. |
