Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 σύνολα
Τιμή: USD 265-780 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Αριθμό μοντέλου: |
3H-18 |
Όνομα προϊόντων: |
Τσοκ δύναμης |
Υλικό: |
Χάλυβας, ανοξείδωτο |
Κτύπημα σφηνών: |
25mm |
Κτύπημα/διάμετρος νυχιών: |
10.8mm |
Διάμετρος στερέωσης: |
50450mm |
Μέγιστο τράβηγμα D.B: |
72KN |
Μέγιστη δύναμη στερέωσης: |
180kN |
Max.Working πίεση: |
2.5Mpa |
Βάρος: |
164 κλ |
Ταίριασμα cyl.: |
Θόριο-1512 |
Ανώτατη ταχύτητα: |
2000 λ./r.p.m |
Αριθμό μοντέλου: |
3H-18 |
Όνομα προϊόντων: |
Τσοκ δύναμης |
Υλικό: |
Χάλυβας, ανοξείδωτο |
Κτύπημα σφηνών: |
25mm |
Κτύπημα/διάμετρος νυχιών: |
10.8mm |
Διάμετρος στερέωσης: |
50450mm |
Μέγιστο τράβηγμα D.B: |
72KN |
Μέγιστη δύναμη στερέωσης: |
180kN |
Max.Working πίεση: |
2.5Mpa |
Βάρος: |
164 κλ |
Ταίριασμα cyl.: |
Θόριο-1512 |
Ανώτατη ταχύτητα: |
2000 λ./r.p.m |
1. Περιγραφή
Αυτό το προϊόν είναι ένα εθνικό προϊόν διπλωμάτων ευρεσιτεχνίας με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.

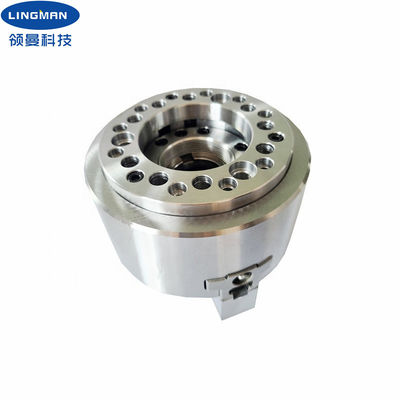

Το ίδιο το τσοκ είναι ένας κύλινδρος με ένα ενσωματωμένο έμβολο, και οι ενέργειες στερέωσης και χαλάρωσης πραγματοποιούνται μέσω του μηχανισμού ελέγχου ουρών αξόνων. Αυτό το προϊόν είναι μια wedge-shaped μέσω-τρύπα τρεις-σαγονιών μεγάλων διαμέτρων, ιδιαίτερα κατάλληλη για τη στερέωση των ανώμαλων αντικειμένων. Οι επιφάνειες ολίσθησης, έδαφος ακρίβειας και λαδώνονται άμεσα. Τα πλεονεκτήματα αυτού του προϊόντος βρίσκονται στην υψηλή άκαμπτη δομή και την υψηλή ακρίβεια στερέωσής του. Τα πλεονεκτήματά του είναι: 1 νέα δομή, υψηλά μέρη ακαμψίας σχεδιάζει, έτσι ώστε το κάθισμα νυχιών δεν είναι εύκολο στο σπάσιμο, και να επιπλεύσει κομματιών προς κατεργασία στερέωσης το εύρος είναι μικρό. 2. Τα γενικά πρότυπα σύνδεσης, μπορούν να συνδεθούν άμεσα με τον τυποποιημένο άξονα του εξοπλισμού, χωρίς άλλες αλλαγές 3. Καθολικός τύπος κοίλου περιστροφικού κυλίνδρου πετρελαίου
Εκτός από τα τυποποιημένα τσοκ μεγέθους, προσφέρουμε επίσης τα τσοκ συνήθειας για CNC τους τόρνους, τους κανονικούς τόρνους και άλλο εξοπλισμό που απαιτούν τους περιστροφικούς τόρνους για να βελτιωθούμε.
2. Παράμετροι απόδοσης
|
Πρότυπος αριθμός |
3H-18 |
|
Κτύπημα σφηνών |
23mm |
|
Κτύπημα/διάμετρος νυχιών |
10.6mm |
|
Διάμετρος στερέωσης |
50450mm |
|
Μέγιστο τράβηγμα D.B |
71KN |
|
Μέγιστη δύναμη στερέωσης |
179.8KN |
|
Βάρος |
164KG |
|
Max.working πίεση |
2.4Mpa |
|
Μέγιστες επαναστάσεις αριθμού |
2000 r.p.m |
|
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-1512 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Μέγιστο Γ. | Γ λεπτό. | Χ | J |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| s. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM. |
6. Γραμμή παραγωγής
