Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: W200A-25
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 2500-3200/set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 15-20 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Όνομα προϊόντων: |
Κύριο τσοκ |
Κτύπημα νυχιών: |
25mm |
Πρώτη ύλη: |
Ανοξείδωτο |
Επιτρεπόμενη πίεση: |
0.4-0.9MPa |
Μέγιστη δύναμη στερέωσης: |
8.5KN |
Ταχύτητα ορίου: |
500r/min |
Σειρά στερέωσης: |
20210mm |
Κεντρικό ύψος: |
190mm |
Περιστροφική αδράνεια: |
0.21kg.㎡ |
Βάρος περιστρεφόμενων μερών: |
34kg |
Ολόκληρο βάρος μονάδων: |
59kg |
Όνομα προϊόντων: |
Κύριο τσοκ |
Κτύπημα νυχιών: |
25mm |
Πρώτη ύλη: |
Ανοξείδωτο |
Επιτρεπόμενη πίεση: |
0.4-0.9MPa |
Μέγιστη δύναμη στερέωσης: |
8.5KN |
Ταχύτητα ορίου: |
500r/min |
Σειρά στερέωσης: |
20210mm |
Κεντρικό ύψος: |
190mm |
Περιστροφική αδράνεια: |
0.21kg.㎡ |
Βάρος περιστρεφόμενων μερών: |
34kg |
Ολόκληρο βάρος μονάδων: |
59kg |
1. Περιγραφή

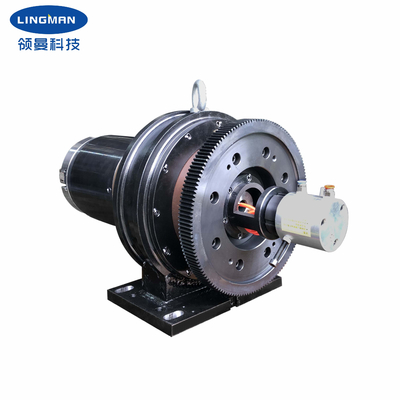

Αυτό το είδος τσοκ είναι πίσω τσοκ και επίσης ταΐζει το τσοκ. Χρησιμοποιείται συνήθως για τη στερέωση κομματιών προς κατεργασία, την περιστροφή και την μπροστινή και πίσω σίτιση. Είναι επίσης όπως το κύριο τσοκ που μπορεί να χρησιμοποιηθεί ως ανεξάρτητος άξονας κατά τη χρησιμοποίηση. Η το λειτουργία είναι επίσης να στερεωθεί το κομμάτι προς κατεργασία στενά κατά περιστροφή.
Ο περιστρεφόμενος κολπίσκος αέρα μπορεί να πραγματοποιηθεί μέσω του ουρά-τοποθετημένου gyrator έτσι ώστε η γρήγορη δράση στερέωσης και χαλάρωσης μπορεί να επιτευχθεί. Η πηγή αέρα εργασίας υιοθετεί την αρχή της συνεχούς παροχής αέρα.
Κατά καθορισμό της βάσης του τσοκ, που συνδέει την αντιστοιχημένη μηχανή με την πηγή εργαλείων και συμπιεσμένου αέρα, την μπορεί να πραγματοποιήσει τη στερέωση και την οδήγηση του κομματιού προς κατεργασία για να περιστραφεί.
Επειδή το μήκος των μερών που υποβάλλονται σε επεξεργασία από τον τέμνοντα εξοπλισμό είναι πιό μακροχρόνιο, το πίσω τσοκ και το αντιστοιχημένο κύριο τσοκ εγκαθίστανται συχνά ανά τα ζευγάρια στον εξοπλισμό.
Η δομή αυτού του τσοκ είναι κεντραρίσματος δομή συγχρονισμού τέσσερις-σαγονιών αυτόματη και είναι επίσης στερεό κέντρο. Ευγενικά το συστήστε για να χρησιμοποιηθείτε στην ενσωματωμένη φύλλο μηχανή σωλήνων και είναι κατάλληλο για το τετραγωνικό και κυκλικό φύλλο σωλήνων κοπής.
Ερευνάμε τη διεθνή αγορά, κερδίζουμε κερδίζουμε τις συνεργασίες!
2. Παράμετροι απόδοσης
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. Διαστάσεις
Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Λ | Μ | Ν | Ο | Ρ | S | Τ |
W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Πλεονεκτήματα
α. πλήρες σχέδιο κτυπήματος |
β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
γ. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
Δ. παροχή του cOem & της υπηρεσίας ODM. |
ΓΙΑΤΙ ΕΠΙΛΕΞΤΕ LINGMAN:
Α: Επαγγελματικό εργοστάσιο:
Έχουμε 20year που η ειδική εμπειρία στο manufacturing& που εξάγει Chuck.Our και προώθησε το enquipment και ήταν κύρια ειδικευμένου
ο τεχνικός σας εξασφαλίζει έτσι καλύτερα ποιότητα και σίγουρα με την καλύτερη ανταγωνιστική τιμή εργοστασίων μας.
Β: Υψηλό υλικό και ποιότητα:
Δεδομένου ότι είμαστε τίμιο εργοστάσιο, αναμένουμε και φαινόμαστε προς τα εμπρός μακροχρόνια συνεργασία, έτσι υλικό και ποιότητα που δώσαμε την υψηλή προσοχή. Και για
ποιότητα συνήθως έλεγχος κατά τη διάρκεια της παραγωγής για να ελέγξουμε δύο φορές την ποιότητα, και εμείς μπορούμε επίσης να εξετάσουμε στη μηχανή
Τα C.Technicial υποστηρίζουν:
Μπορούμε να αναθεωρήσουμε το μέγεθος ως αίτημά σας να συναντήσετε τη μηχανή σας.
D.Best υπηρεσίες:
Κάνουμε την καλύτερη προσπάθεια που μπορούμε στους πελάτες μας.
