Τροποποιημένο: | 1 σύνολο |
Τιμή: | USD 6600-7200 set |
τυποποιημένη συσκευασία: | Ξύλινο χαρτοκιβώτιο |
Προθεσμία παράδοσης: | 10-15 ημέρες εργασίας |
Μέθοδος πληρωμής: | T/T, L/C |
Ικανότητα εφοδιασμού: | 500 σύνολα το μήνα |
1. Περιγραφή

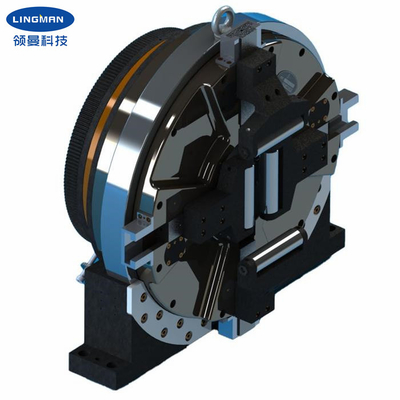

Το τσοκ λέιζέρ μας σχεδιάζεται κυρίως για την τέμνουσα μηχανή σωλήνων λέιζερ. Το πνευματικό περιστροφικό το τσοκ λέιζερ χρησιμοποιείται για τη στερέωση και τη σίτιση των σωλήνων κατά κοπή του σωλήνα. Μπορεί να στερεώσει όχι μόνο να στρογγυλεψει τους σωλήνες, αλλά και τον ορθογώνιο σωλήνα, λ -λ-shap σωλήνας, σωλήνας χ-μορφής και ούτω καθεξής. Οι εργασίες τσοκ κατά μήκος του πλήρους κτυπήματος, δεν υπάρχει καμία ανάγκη να ρυθμιστεί η θέση τέσσερις-σαγονιών, έτσι η αποδοτικότητα παραγωγής μπορεί να βελτιωθεί πολύ. Αυτός έχει ένα τσοκ στη μέση που μπορεί να κρατήσει το κομμάτι προς κατεργασία σταθερά και να περιστραφεί συγχρόνως. Αφότου καθορίζεται η βάση προϊόντων, μόνο η μηχανή ταιριάσματος προστίθεται και συνδέεται με το εργαλείο, και έπειτα η πηγή συμπιεσμένου αέρα (0.1-0.9Mpa) συνδέεται για να επιτύχει το κομμάτι προς κατεργασία στερέωσης και οδήγηση του κομματιού προς κατεργασία για να περιστραφεί.
Αυτό το πνευματικό περιστροφικό τσοκ μπορεί να χρησιμοποιηθεί ευρέως στην ειδικής χρήσης τέμνουσα μηχανή σωλήνων λέιζερ και άλλα συστήματα εργαλειομηχανών επεξεργασίας σωλήνων.
2. Παράμετροι απόδοσης
Όνομα προϊόντων | Πνευματικό περιστροφικό τσοκ |
Πρότυπος αριθμός |
G450C-225 |
Κτύπημα νυχιών | 200mm |
Μέγιστη δύναμη στερέωσης | 2.77KN |
Πίεση Alloable | 0.1-0.9MPa |
Ταχύτητα ορίου | 130r/min |
Σειρά στερέωσης | 0225mm |
Κεντρικό ύψος | 315mm |
Περιστροφική αδράνεια | 6.1kg.㎡ |
Βάρος περιστρεφόμενων μερών | 140kg |
Ολόκληρο βάρος μονάδων | 240kg |
Σημείωση: επάνω από τους αριθμούς είναι τυποποιημένες παράμετροι. Μπορούμε επίσης να σχεδιάσουμε τα προϊόντα σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
3. Διαστάσεις
Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Ο | Ρ | S |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Πλεονεκτήματα
α. πλήρες σχέδιο κτυπήματος |
β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες e.1 στερεό ή κοίλος νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
a.We είναι το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
b.Professional εργασία ομάδων σχεδίου με σας. |
c.Professional QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
d.Providing cOem & υπηρεσία ODM. |
6. Γραμμή παραγωγής
