Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: Τρύπημα-25
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: USD 480-950/set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 15-20 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Όνομα προϊόντων: |
Πνευματικό τσοκ |
πρώτη ύλη: |
Χάλυβας |
Πλευρά ώθησης: |
128.4cm2 |
Πλευρά τραβήγματος: |
119.7cm2 |
Τρύπα βημάτων: |
30mm |
Μέσω της τρύπας: |
25mm |
Μέγιστη δύναμη στερέωσης: |
7.8/7.2 |
Συνδέοντας μπουλόνι: |
4-M8 |
Collet προσαρμοστών: |
Yb-25 |
Collet βίδα καθορισμού: |
2-M5 |
Βάρος: |
9.5KG |
Εφαρμογή: |
CNC τόρνος |
Όνομα προϊόντων: |
Πνευματικό τσοκ |
πρώτη ύλη: |
Χάλυβας |
Πλευρά ώθησης: |
128.4cm2 |
Πλευρά τραβήγματος: |
119.7cm2 |
Τρύπα βημάτων: |
30mm |
Μέσω της τρύπας: |
25mm |
Μέγιστη δύναμη στερέωσης: |
7.8/7.2 |
Συνδέοντας μπουλόνι: |
4-M8 |
Collet προσαρμοστών: |
Yb-25 |
Collet βίδα καθορισμού: |
2-M5 |
Βάρος: |
9.5KG |
Εφαρμογή: |
CNC τόρνος |

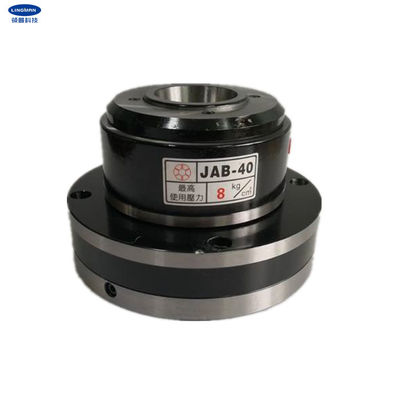

1. Περιγραφή
Τα διαφορετικά είδη κατασκευής επιχείρησης κυρίως τσοκ μας που εφαρμόζονται στις τέμνουσες μηχανές λέιζερ, CNC τόρνοι, αυτόματοι τόρνοι και ούτω καθεξής. Αυτό το είδος τσοκ μπορεί να χρησιμοποιηθεί για την εσωτερική επέκταση και την εξωτερική στερέωση. Η δομή από το είναι ενσωματωμένος υποβαλλόμενος σε θερμοθεραπεία χάλυβας. Το ρουλεμάν δεν έχει κανένα φορτίο και το τσοκ έχει την καλή δυνατότητα με υψηλή ταχύτητα και έχει τη μακριά ζωή υπηρεσιών. Είναι ακόμα στη χαμηλή θερμοκρασία κατά την περιστροφή. Είναι διπλής κατεύθυνσης δύναμη να αναγκαστεί στο ope collet. Όταν η πίεση διακόπτεται, το τσοκ κλειδαριές από μόνο του και κρατιέται σε ένα στερεώνοντας κράτος.
Είναι εύκολο και κατάλληλο να εγκατασταθεί, ακριβώς ανάγκη να συνδεθεί άμεσα η φλάντζα με τον κύριο άξονα. Μπορεί να συνδεθεί με το σύστημα μηχανών μέσω μιας τριών σημείων βαλβίδας συνδυασμού. Collet δεν αποσύρει και μπορεί να ελεγχθεί κανονικά. Το μήκος της ακρίβειας σωμάτων είναι μέσα σε 0.01mm.
Αυτά τα τσοκ εφαρμόζονται στους τόρνους, CNC τόρνοι, grindling μηχανές, συντάσσοντας ευρετήριο πιάτα, στροφή του κομματιού προς κατεργασία batch και ούτω καθεξής. Εκτός από αυτό το είδος τσοκ, άλλοι τύποι τσοκ παρέχονται επίσης.
2. Παράμετροι απόδοσης
|
Τρύπημα-25 |
|
128.4cm2 |
|
119.7cm2 |
|
0.3-0.8MPa |
|
4000r/min |
|
30mm |
|
25mm |
|
7.8/7.2 |
|
4-M8 |
|
Yb-25 |
|
2-M5 |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | Λ |
| Τρύπημα-25 | 167 | 130 | 25 | 104 | 52 | 48 | 5 | 8.5 | 147 | 108 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Γραμμή παραγωγής
6. Η υπηρεσία μας
| α. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| β. επαγγελματική εργασία ομάδων σχεδίου με σας. |
| γ. επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| Δ. παροχή του cOem & της υπηρεσίας ODM. |
