Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: Πνευματικό περιστροφικό τσοκ G500DC-230
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 4200-4900/set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 15-20 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 500 σύνολα το μήνα
Όνομα προϊόντων: |
Πνευματικό περιστροφικό τσοκ |
Κτύπημα νυχιών: |
220mm |
Μέγιστη δύναμη στερέωσης: |
1.5KN |
Επιτρεπόμενη πίεση: |
0.3-0.9MPa |
Ταχύτητα ορίου: |
150r/min |
Σειρά στερέωσης: |
8228mm |
Κεντρικό ύψος: |
315MM |
Περιστροφική αδράνεια: |
4.20kg.㎡ |
Όνομα προϊόντων: |
Πνευματικό περιστροφικό τσοκ |
Κτύπημα νυχιών: |
220mm |
Μέγιστη δύναμη στερέωσης: |
1.5KN |
Επιτρεπόμενη πίεση: |
0.3-0.9MPa |
Ταχύτητα ορίου: |
150r/min |
Σειρά στερέωσης: |
8228mm |
Κεντρικό ύψος: |
315MM |
Περιστροφική αδράνεια: |
4.20kg.㎡ |
1. Descripition

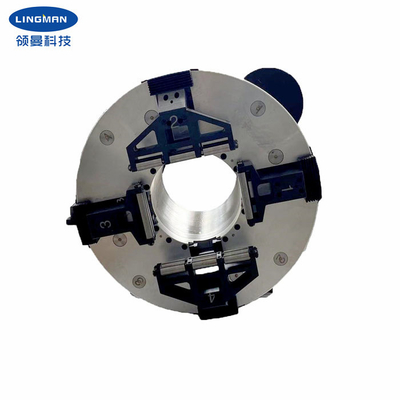

Το πνευματικό περιστροφικό τσοκ μας σχεδιάζεται κυρίως για την τέμνουσα μηχανή σωλήνων λέιζερ. Το πνευματικό περιστροφικό τσοκ μπορεί επίσης να πιάσει γύρω από, ορθογώνιοι, τετραγωνικοί, σωλήνες Χ και Λ για να καλύψει τις διαφορετικές απαιτήσεις πελατών.
Αυτό το collet είναι το πιό πρόσφατο σχέδιο. Το τσοκ σχεδιάζεται για το πλήρες κτύπημα, έτσι δεν υπάρχει καμία ανάγκη να ρυθμιστεί η θέση των τεσσάρων ΠΟΔΙΩΝ. Αυτό το πνευματικό τσοκ έχει ένα κτύπημα νυχιών/μια διάμετρο 220mm και μπορεί να κρατήσει ψηλά σε 150 κλ των τοποθετήσεων σωληνώσεων. Το κεντρικό ύψος του τσοκ είναι 315mm. Στην περίπτωση της χαμηλότερης πίεσης, η λιγότερη δύναμη στερέωσης μπορεί να ληφθεί.
Το πνευματικό περιστροφικό τσοκ έχει την καλύτερες σταθερότητα και την αντοχή. Χάρι στα εσωτερικά διαγώνια ρουλεμάν κυλίνδρων, η ζωή υπηρεσιών είναι μακρύτερη, και η ακρίβεια της περιστροφής και επαναλαμβάνει ότι ο προσδιορισμός θέσης είναι υψηλότερος.
2. Παράμετροι απόδοσης
|
Πνευματικό περιστροφικό τσοκ |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8228mm |
|
315mm |
|
4.18Kg.m ² |
|
124kg |
|
245kg |
3. Διαστάσεις
| Προδιαγραφές | Α | Β | B1 | Γ | Δ | Ε | Φ | Γ | Χ | Ι | Ρ | S |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Πλεονεκτήματα
| α. πλήρες σχέδιο κτυπήματος |
| β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
| γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
| Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
|
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες |
5. Η υπηρεσία μας
| a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
| b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
| c. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
| d. Παροχή του cOem & της υπηρεσίας ODM. |
6. Γραμμή παραγωγής
