Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Changzhou, Jiangsu, Κίνα
Μάρκα: Lingman
Αριθμό μοντέλου: 3H-04/05/06/08/10/12
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 300-780 set
Συσκευασία λεπτομέρειες: Ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 200 σύνολα το μήνα
Υλικό: |
Ανοξείδωτο |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.5KN |
Μέγιστη δύναμη στερέωσης: |
56.8KN |
Βάρος: |
13.7KG |
Μέγιστες επαναστάσεις αριθμού: |
6000 r.p.m |
Εφαρμόσιμος κύλινδρος: |
Θόριο-646 |
Δομή: |
Μέσω της τρύπας |
Εφαρμογή: |
CNC μηχανή τόρνου |
Υλικό: |
Ανοξείδωτο |
Κτύπημα σφηνών: |
12mm |
Κτύπημα/διάμετρος νυχιών: |
5.5mm |
Διάμετρος στερέωσης: |
15168mm |
Μέγιστο τράβηγμα D.B: |
21.5KN |
Μέγιστη δύναμη στερέωσης: |
56.8KN |
Βάρος: |
13.7KG |
Μέγιστες επαναστάσεις αριθμού: |
6000 r.p.m |
Εφαρμόσιμος κύλινδρος: |
Θόριο-646 |
Δομή: |
Μέσω της τρύπας |
Εφαρμογή: |
CNC μηχανή τόρνου |
1. Περιγραφή

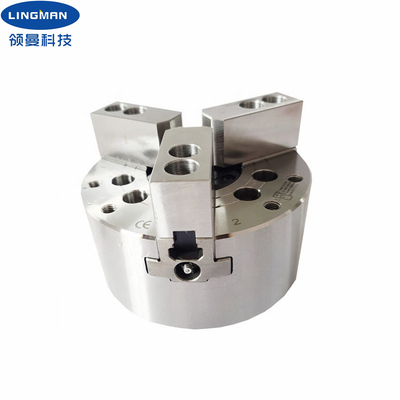

Η επιχείρησή μας είναι επαγγελματικός κατασκευαστής CNC των τόρνων και των τσοκ για τις τέμνουσες μηχανές λέιζερ. Τώρα τα υδραυλικά τσοκ είναι πολύ δημοφιλή στην αγορά. Η δομή αυτού του τσοκ δύναμης είναι μια κοίλη δομή με μεγάλο μέσω των τρυπών. Το τσοκ έχει 3 wedge-shaped σαγόνια και είναι ιδανικό για τη στερέωση των περίεργος-διαμορφωμένων κομματιών προς κατεργασία. Όλες οι επιφάνειες ολίσθησης των τσοκ μας, έδαφος ακρίβειας και κατευθύνουν λαδωμένος. Επιπλέον, έχει την υψηλή ακαμψία και την υψηλή ακρίβεια στερέωσης.
Το τσοκ είναι εύρωστο και ανθεκτικό, και τρέχει ομαλά με υψηλή ταχύτητα. Υψηλή επανάληψη προσδιορισμού θέσης και μεγάλη δύναμη στερέωσης, κατάλληλες για την αυτοματοποιημένη παραγωγή. Μέσω της τρύπας το σχέδιο μπορεί να χρησιμοποιηθεί για τη μακροχρόνια κατεργασία κομματιών προς κατεργασία.
Τα τσοκ είναι διαθέσιμα στα διάφορα μεγέθη όπως 4», 5», 6», 8», 10», 12» και 15». Εκτός από τα τυποποιημένα τσοκ μεγέθους, τα τσοκ συνήθειας είναι επίσης διαθέσιμα σύμφωνα με τα σχέδια και τις απαιτήσεις σας.
2. Παράμετροι απόδοσης
Πρότυπος αριθμός |
3H-06 |
Κτύπημα σφηνών |
12mm |
Κτύπημα/διάμετρος νυχιών |
5.5mm |
Διάμετρος στερέωσης |
15168mm |
Μέγιστο τράβηγμα D.B |
21.5KN |
Μέγιστη δύναμη στερέωσης |
56.8KN |
Βάρος |
13.7KG |
Max.working πίεση |
2.4Mpa |
Μέγιστος αριθμός επαναστάσεων |
6000 r.p.m |
Εφαρμόσιμος περιστροφικός κύλινδρος |
Θόριο-646 |
3. Διαστάσεις
Προδιαγραφές | Α | Β | Γ | Δ | D1 | D2 | Ε | E1 | Φ | Μέγιστο Γ. | Γ λεπτό. | Χ | J |
3H-06 | 168 | 81 | 140 | 104.8 | 63.51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. Πλεονεκτήματα
α. πλήρες σχέδιο κτυπήματος |
β. ευρύ φάσμα των εφαρμογών, διαφοροποίηση των σχεδιαγραμμάτων επεξεργασίας |
γ. υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
Δ. χαμηλό κόστος συντήρησης, μακριά ζωή υπηρεσιών |
ε. οι πολλαπλάσιες διαμορφώσεις είναι διαθέσιμες νύχια χτένα-τύπων e.2 ή τύπων mortise-αυλακιού |
5. Η υπηρεσία μας
a. Είμαστε το άμεσο εργοστάσιο με την καλή τιμή και γρήγορη χρονική ανοχή. |
b. Επαγγελματική εργασία ομάδων σχεδίου με σας. |
s. Επαγγελματική QC ομάδα για να εγγυηθεί τον υψηλό - ποιότητα. |
d. Παροχή του cOem & της υπηρεσίας ODM. |
